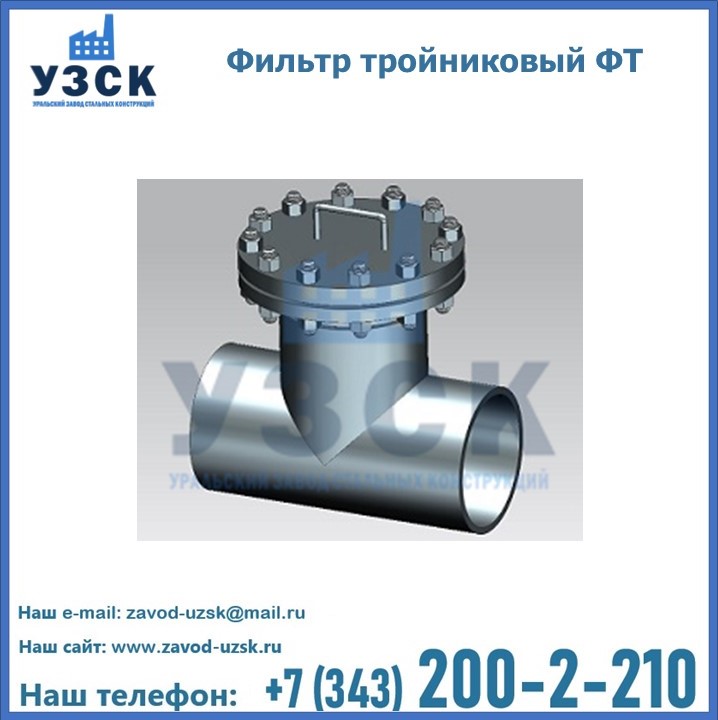

Сетчатый тройниковый фильтр ФТ используется на отвесной всасывающей линии насоса. Он применяется в качестве защитного средства, не давая проникать в трубопровод и в поток среды в нем посторонним частицам и предметам, таким как окалина и грязь, которые могут в него попасть во время проведения монтажных или ремонтных работ.
Для изолирования загрязнений и жестких частиц, во время промывки трубопроводной системы рабочая среда пропускается через фильтрующую сетку.
Уральский Завод Стальных Конструкций в Оренбурге предлагает купить качественное фильтрующее оборудование, в частности – фильтры тройниковые ФТ по доступной цене.
Особенности эксплуатации и монтажа
Тройниковые фильтры ФТ имеют условные диаметры проходов от 80 до 600 мм, их монтируют на вертикальные всасывающие линии насосов для отфильтровывания посторонних элементов и грязи. Они предназначены для использования:
- в неагрессивной или среде малой агрессивности;
- при условном давлении от10 МПа;
- температурном диапазоне рабочей среды от -70˚С до 450˚С;
- размер твердых посторонних элементов механических примесей не более 2 мм.
Тройниковые фильтры монтируют путем вваривания в нагнетательную часть линии насоса в отвесном положении таким образом, чтобы направленность потока рабочей среды соответствовала стрелке, указанной в чертеже фильтра.
Благодаря конструктивным особенностям тройникового фильтра ФТ, после окончания промывки трубопроводной системы нет необходимости в демонтаже самого ФТ, фильтрующий элемент можно просто вынуть по окончании работ.
| Наименование частей сосуда фильтра ФТ | Корпус | |
| Рабочее давление, МПа (кгс/см2) | 1,6 (16) | |
| Расчетное давление, МПа (кгс/см2) | — | |
| Пробное давление испытания, МПа (кгс/см2) | гидравлического | выполнить в сборке с трубопроводом. |
| пневматического | — | |
| Рабочая температура среды, °С | -30 до 400 | |
| Расчетная температура окружающего воздуха не ниже, °С | -40 | |
| Наименование рабочей среды | — | |
| Характеристика рабочей среды | класс опасности | — |
| взрывоопасность | — | |
| пожароопасность | — | |
| Прибавка для компенсации коррозии (эрозии), мм | 1,5 | |
| Вместимость, м3 | — | |
| Масса пустого сосуда, кг | 38,9 | |
| Максимальная масса заливаемой среды, кг | — | |
| Расчетный срок службы сосуда, лет | 15 | |
Производство фильтров ФТ на УЗСК в Оренбурге
Завод «УЗСК» осуществляет производство фильтров ФТ и других фильтрующих элементов по типовым проектам, а также по чертежам заказчиков. Присоединительные и габаритные параметры фильтра зависят от его условного прохода, патрубков насоса, уровня рабочего давления и среды для фильтрации.
В каждом случае мы проводим расчеты и устанавливаем конструкторскую документацию, утверждаемую в соответствующем порядке, чтобы изготовленный фильтр соответствовал всем требуемым характеристикам.
У фильтров, которые производит и реализует завод «УЗСК» в Оренбурге по цене производителя, имеются различные поперечники в соответствии со стандартными проектами или техническими заданиями заказчиков. Мы гарантируем качество всей изготовляемой и реализуемой продукции, а также ее соответствие требуемым стандартам и качественным материалам исполнения.
